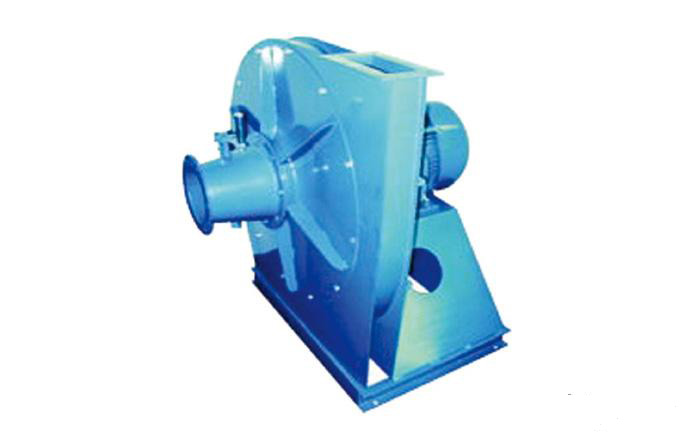

XQI型XQII型斜槽高压离心通风机

型号

机号№

传动方式

转速r/min

序号

流量m3/h

全压 Pa

所需功率kW

电动机

型号

功率/kW

XQⅠ

4.8

A

2540

1

232

5028

0.73

Y801-2

0.75

2

325

5269

0.92

Y802-2

1.1

3

418

5422

1.16

Y90S-2

1.5

4

511

5466

1.38

5

604

5419

1.63

Y90L-2

2.2

6

697

5226

1.91

7

790

5082

2.20

Y100L-2

3

8

883

4828

2.44

XQⅠ

5.4

A

2840

1

330

6363

1.32

Y90S-2

1.5

2

463

6669

1.66

Y90L-2

2.2

3

595

6862

2.09

4

727

6918

2.49

Y100L-2

3

5

860

6858

2.94

6

992

6690

3.44

Y112M-2

4

7

1125

6422

3.96

8

1257

6110

4.40

Y132S1-2

5.5

XQⅡ

4.7

A

2840

1

585

5187

1.44

Y90S-2

1.5

2

747

5287

1.77

Y90L-2

2.2

3

908

5416

2.13

4

1069

5469

2.48

Y100L-2

3

5

1231

5416

2.85

6

1392

5351

3.24

Y112M-2

4

7

1554

5187

3.62

型号

机号№

进口尺寸

出口尺寸

D1

D2

D3

n1×d1

A1

A2

A3

A4

A5

A6

x

y

n2×d2

XQⅠ

4.8

150

132

108

8×Φ7

61

88

115

69

96

125

2

2

8×Φ7

XQⅠ

5.4

166

146

122

8×Φ7

69

100

123

78

110

134

2

2

8×Φ7

XQⅡ

4.7

225

200

175

8×Φ7

132

162

186

60

92

116

2

2

8×Φ7

型号

机号№

外形尺寸

基础尺寸

地脚螺栓（4套）

重量(kg)（注：不包括电动机）

E

F

G

K

M

N

a

b

d

规格

XQⅠ

4.8

80

297

612

289

675

370

200

250

300

M12×300

55

XQⅠ

5.4

90

334

688

325

824

480

200

330

300

M12×300

70

XQⅡ

4.7

92

293

636

296

729

410

200

330

300

M12×300

65
